AG2.1  Buffer / Booster mit galvanischer Trennung Kabel-Buffer, Verstärkung regelbar zwischen 1/4-fach (-12dB, Absenkung) und 4-fach (+12dB, Anhebung) Ausgang über Transformator galvanisch getrennt True-Bypass im ausgeschalteten Zustand Phasenlage umschaltbar Handbuch (PDF) Schnellstart (PDF)

• Kurzübersicht
• Beschreibung
• Technische Daten

Buffer / Booster

• Kann auch längere Kabel ohne Soundverlust treiben

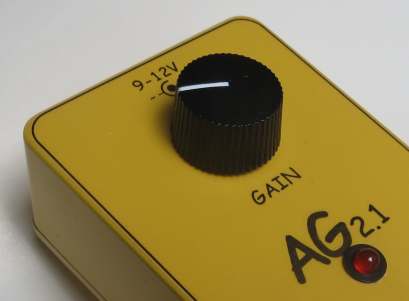

• Verstärkung regelbar zwischen -12dB ( 1/4-fach ) und +12dB ( 4-fach)
• Ausgangsübertrager gegen Brummschleifen
• Symmetrischer Ausgang mittels Stereo-Klinke möglich
• Ausgangsphase kann umgeschaltet werden (Schalter über Unterseite zu bedienen)

 Made in Germany

• Versorgung über externes Netzteil mit 9-12V, interne Umsetzung auf 15V zur Versorgung der analogen Schaltungsteile für optimale Dynamik
• Ein- und Ausgänge geschützt gegen Überspannung (ESD)

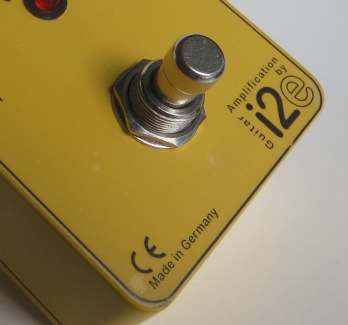

• True-Bypass über Relais (im ausgeschalteten bzw. stromlosen Zustand)
• Stabiles Gehäuse, hochwertige Bauteile, entwickelt und produziert in Deutschland

"True Bypass" bei Effektpedalen hat den unbestreitbaren Vorteil, daß bei abgeschaltetem Pedal auch nicht die geringste Beeinflußung des durchgeschleiften Signals stattfindet. Das gilt aber nur für die eventuelle Beeinflußung durch die Elektronik des Pedals selbst, nicht aber für Einflüsse, die durch am Pedal angeschlossene Kabel entstehen.
Jedes Kabel hat eine gewisse Kapazität, stellt also einen (wenn auch kleinen) Kondensator dar. Diese Kapazität spielt praktisch keine Rolle, wenn das Kabel von einer aktiven Elektronik (aktiviertes Effektpedal) getrieben wird. Wird ein Effektpedal aber abgeschaltet und durch "True Bypass" praktisch transparent für das durchlaufende Signal, so addieren sich die Kapazitäten der Kabel im Eingang und Ausgang des Pedals. Die Gesamtkapazität wird größer. Kapazitäten dämpfen in Verbindung mit Widerständen (Innenwiderstand des Tonabnehmers der angeschlossenen Gitarre, Lautstärkeregler !) die hohen Frequenzen und verschieben die Resonanz des Tonabnehmers nach unten. Je mehr Effekte in Reihe geschaltet sind, und je länger die einzelnen Kabel sind (nicht zu vergessen das eventuell sehr lange Kabel vom letzten Effektgerät zum Verstärker...), umso deutlicher wird die Klangbeeinflußung.
Einfachste Abhilfe dagegen ist der Einsatz eines Buffers am Beginn der Effekt-Kette. Auch wenn alle nachfolgenden Effektgeräte auf "True Bypass" geschaltet sind und die sich dadurch ergebende insgesamte Kabellänge bis zum Verstärker-Eingang relativ groß wird, kann er eine Beeinflußung des Klanges verhindern, da er die Kabel niederohmig ansteuert und so den Einfluß der Kabelkapazität verhindert.
Natürlich sollte der Buffer selbst keine negative klangliche Veränderung am Gitarrensignal vornehmen...
Das Ausgangssignal von Singlecoil-Gitarren ist manchmal zu schwach, um bestimmte Verstärker voll auszusteuern bzw. zu übersteuern. Daher kann es von Vorteil sein, wenn der Buffer auch über eine Boost-Funktion verfügt, sprich das Signal im Pegel anheben kann.
Andererseits  liefern manche Humbucker-Tonabnehmer einen so großen Ausgangspegel, daß bestimmte Verstärker überhaupt nicht mehr "Clean" angespielt werden können bzw. bei manchen Effektgeräten eine unerwünschte Übersteuerung auftritt. Ideal wäre es also, wenn der Buffer neben der Möglichkeit der Anhebung des Signals (für Singlecoils...) auch eine Absenkung (für Humbucker...) bieten würde.
MIt dem AG2.1 am Beginn der Signalkette (als erstes Gerät hinter der Gitarre / dem Bass) spielt die Länge aller danach angeschlossenen Kabel keine Rolle mehr. Der Pegel des Gitarrensignals kann zwischen 1/4- und 4-fach geregelt werden.
Das Ausgangssignal des AG2.1 durchläuft einen Übertrager, der für eine Auftrennung eventuell vorhandener Masseschleifen bzw. Brummschleifen sorgt.
Zusätzlich ist die Phasenlage des Signals mittels eines Schalters auf der Unterseite des Pedals zu ändern (0° / 180°).

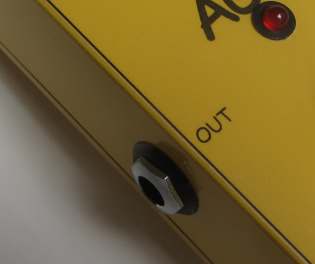

Das Signal kann symmetrisch und erdfrei mittels eines Stereo-Klinkensteckers abgegriffen werden. Bei Verwendung einer Mono-Klinke erhält ein Signal Massebezug (Masse des nachfolgenden Gerätes).
Als Stromversorgung kommt ein Netzgerät mit 9-12 Volt Ausgangsspannung in Frage, die Polarität am Stecker spielt dabei keine Rolle.

Fragen und Antworten zum AG2.1

- robustes Metallgehäuse - hochwertige Bauteile - entwickelt und produziert in Deutschland

- regelbare Anhebung / Absenkung um +/-12dB - True-Bypass (Relais) im ausgeschalteten Zustand

- Ausgang treibt lange Kabel ohne Verluste - Transformatorkopplung gegen Brummschleifen - Phasenlage umschaltbar
